봉주 ROTARY GEAR PUMP의 작동원리

봉주 ROTARY GEAR PUMP는 저점도부터 고점도 유체를 이송할 수 있도록 간단하고 견고한 구조로 설계되어 있습니다.

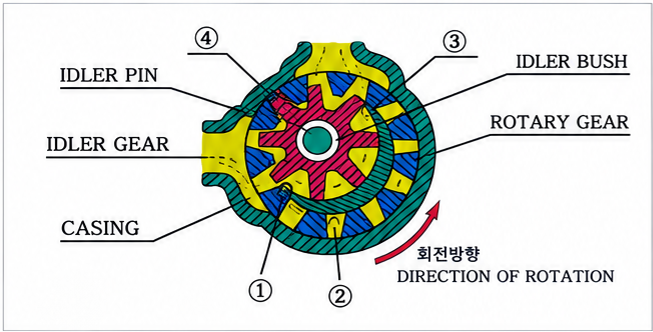

이 로터리 기어 펌프는 동력에 의해 작동됩니다. 내치차와 외치차가 맞물렸을 때 유체가 흡입되고 치차 사이의 공간을 채웁니다. 치차의 회전에 따라 유체가 헤드의 반달 모양 공간을 지나고, 치차가 맞물리면서 토출구 방향으로 밀려 나갑니다. 흡입구와 토출구는 우회전·좌회전 전환에 따라 펌프의 성능저하 없이 변경 할 수 있습니다.

The rotary gear pump is power-driven. When the internal and external pinion gears mesh together, the fluid is sucked in and fills the spaces between the gear teeth. As the gears rotate, the fluid smoothly passes around the HEAD CRESCENT section and is pushed toward the outlet when the gear teeth come into contact. The inlet and outlet can be changed without affecting the pump's efficiency when the direction of rotation is changed from right to left.

원문 기술 안내서의 작동원리 설명을 기준으로 웹페이지용으로 정리했습니다. fileciteturn32file0

봉주 ROTARY GEAR PUMP의 특징

특징 항목은 제공된 봉주 로터리 기어펌프 기술 안내서의 내용을 기준으로 구성했습니다. fileciteturn32file1

재질 · 사양

재질과 사양 범위는 제공된 기술 안내서의 표기값을 그대로 반영했습니다. fileciteturn32file3

사용용도 USES

봉주 ROTARY GEAR PUMP는 식품, 유지(Oil and Fat), 석유화학 분야의 다양한 유체 이송 용도로 사용됩니다.

축봉 및 형식 Shaft Sealing & Types

봉주 ROTARY GEAR PUMP는 제공 자료에 따라 GLAND PACKING과 MECHANICAL SEAL 형식으로 구성됩니다.

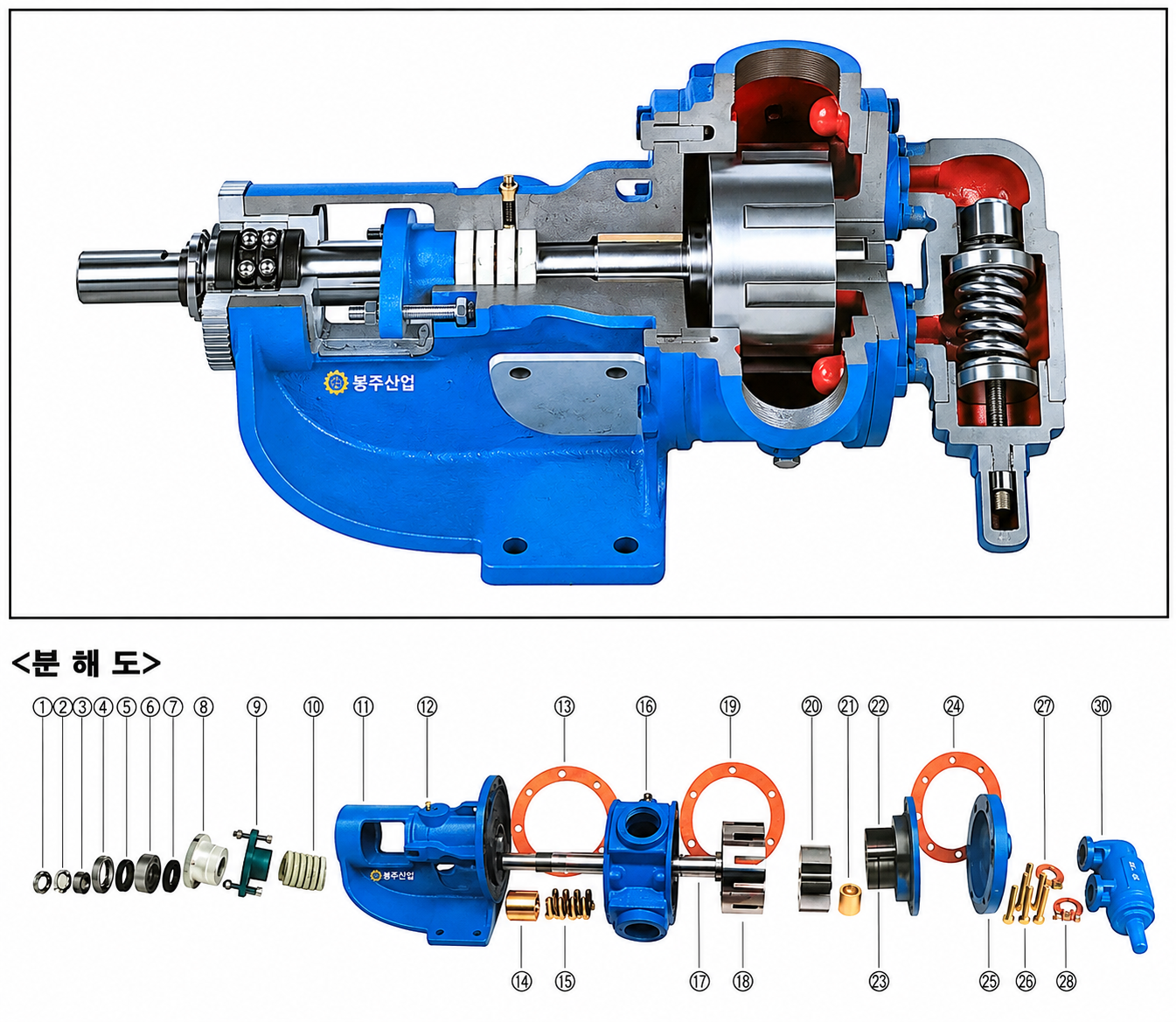

봉주 ROTARY GEAR PUMP의 GLAND PACKING, 릴리프 밸브부착 형식

<분 해 도>

부품 번호와 명칭은 아래 부품표를 참고하십시오.

No.	부품명	English	No.	부품명	English	No.	부품명	English
1	고정너트	LOCKNUT	2	고정와셔	LOCK WASHER	3	연결파이프	PIPE
4	립 씰 커버	OUTER END CAP	5	립 씰	LIP SEAL	6	볼 베어링	BALL BEARING
7	립 씰	LIP SEAL	8	베어링 하우징	BEARING HOUSING	9	그랜드	GLAND
10	그랜드 패킹	GLAND PACKING	11	브라켓	BRACKET	12	그리스 니플	GREASE FITTING
13	브라켓 가스켓	BRACKET GASKET	14	브라켓 부싱	BRACKET BUSHING	15	브라켓 볼트	BRACKET BOLT
16	케이싱	CASING	17	축 샤프트	SHAFT	18	로터리 기어	ROTARY GEAR
19	케이싱 가스켓	CASING GASKET	20	아이들 기어	IDLER GEAR	21	아이들 부싱	IDLER BUSHING
22	케이싱 커버	CASING CAP	23	아이들 핀	IDLER PIN	24	커버 가스켓	CAP GASKET
25	스팀 재킷	JAKET	26	재킷 볼트	JAKET BALLT	27	밸브 가스켓	VALVE GASKET
28	밸브 볼트	VALVE BALLT	29	릴리프 밸브	VALVE	30

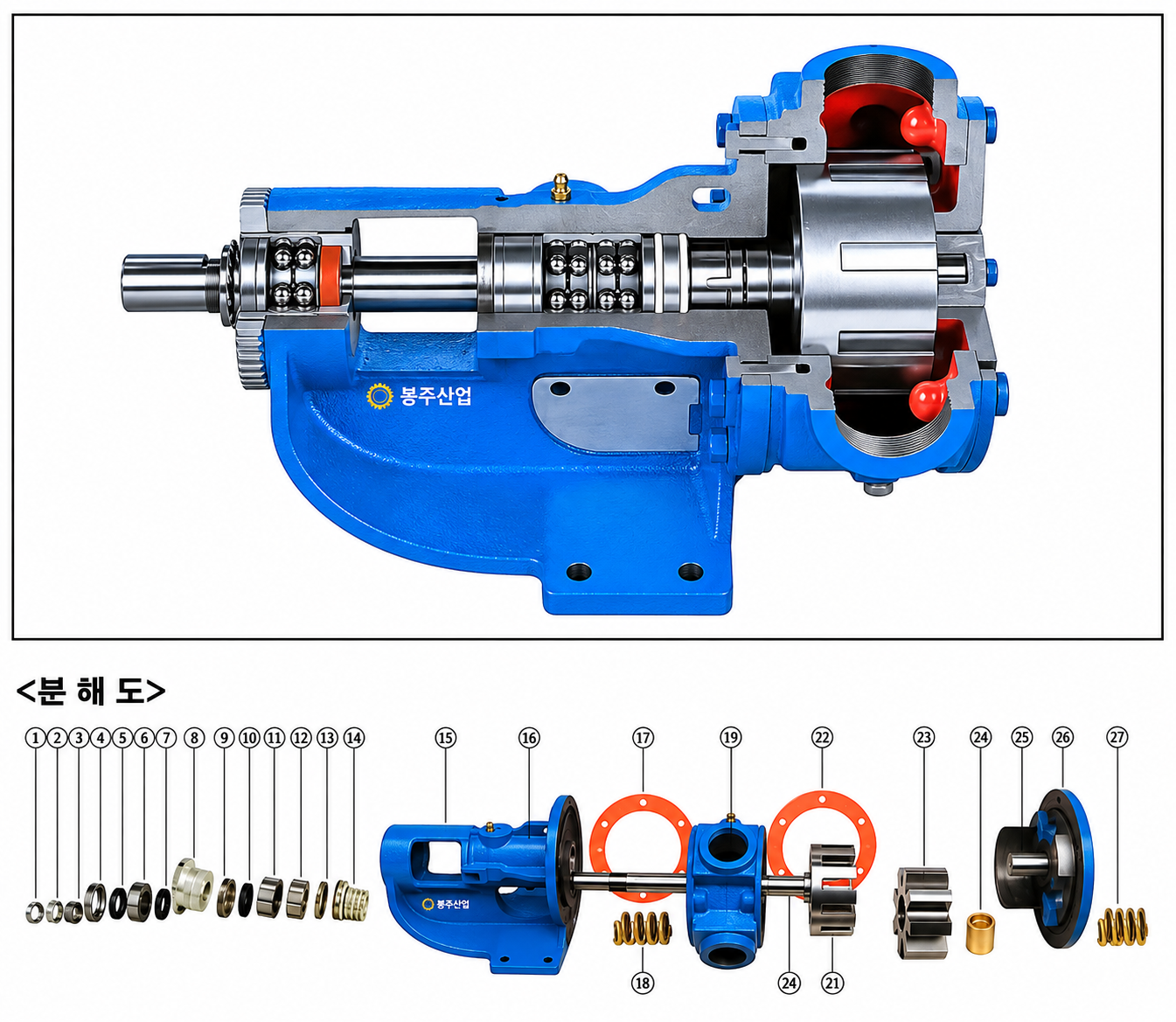

봉주 ROTARY GEAR PUMP의 MECHANICAL SEAL형식

<분 해 도>

부품 번호와 명칭은 아래 부품표를 참고하십시오.

No.	부품명	English	No.	부품명	English	No.	부품명	English
1	고정너트	LOCKNUT	2	고정와셔	LOCK WASHER	3	연결파이프	PIPE
4	립 씰 커버	OUTER END CAP	5	립 씰	LIP SEAL	6	볼 베어링	BALL BEARING
7	립 씰	LIP SEAL	8	베어링 하우징	BEARING HOUSING	9	립 씰 커버	OUTER END CAP
10	립 씰	LIP SEAL	11	연결파이프	PIPE	12	볼 베어링	BALL BEARING
13	연결파이프	PIPE	14	메카니칼 씰	MECHANICAL SEAL	15	브라켓	BRACKET
16	립 씨일 커버 고정볼트	OUTER END CAP BOLT	17	브라켓 가스켓	BRACKET GASKET	18	브라켓 볼트	BRACKET BOLT
19	케이싱	CASING	20	축 샤프트	SHAFT	21	로터리 기어	ROTARY GEAR
22	헤드 가스켓	HEAD GASKET	23	아이들 기어	IDLER GEAR	24	아이들 부싱	IDLER BUSHING
25	아이들 핀	IDLER PIN	26	케이싱 커버	CASING CAP	27	커버 볼트	CAP BOLT
28			29			30
